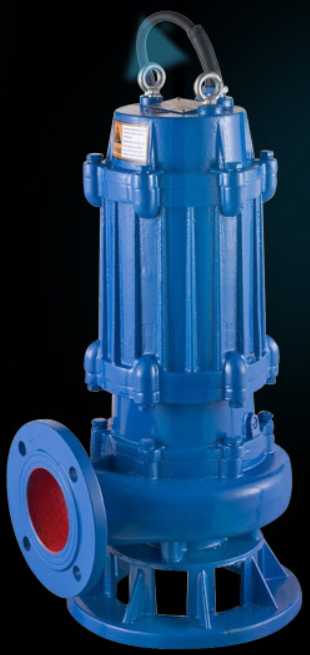

排污泵：WQ潜水式无堵塞排污泵

当天发货质量担保七天无理由退换来源：上海潜水排污泵厂作者：沈泉排污泵发布时间：2023-07-28 11:26:46 阅读次数：

选型报价：获取2021年价格

流量范围：10-2600（m3/h）

扬程范围：7-60（m）

轴封形式：机械密封

泵的类型：离心式

功率范围：0.75-250（KW）

口径范围：25-500（mm）

材质可选：灰铸铁,不锈钢,双相不锈钢

连接方式：直连

驱动形式：三相交流电机

导读：上海沈泉泵阀制造有限公司为您提供：WQ潜水式无堵塞排污泵的性能参数表，【保修政策以换代修】，安装尺寸图纸与图片，如果您对排污泵型号、无堵塞排污泵批发报价与选型手册感兴...

　　一、WQ潜水式无堵塞排污泵主要用途:

　　上海沈泉泵阀生产制造的WQ潜水式无堵塞排污泵适用于化工、石油、制药、采矿、造纸工业、水泥厂、炼钢厂、电厂、煤加工工业，以及城市污水处理厂排水系统、市政工程、建筑工地等行业输送带颗粒的污水、污物，也司用于抽送清水及带腐蚀性介质。各行业不同工WQ潜水式无堵塞排污泵适用型号的选型及不同材质和配置下的价格问题欢迎致电24小时报价热线400-6656-887咨询2023年无堵塞排污泵厂家直销价格，同时可提供外形尺寸、安装图纸，结构图纸、曲线图谱和安装尺寸等数据。

　　二、WQ潜水式无堵塞排污泵产品简介:

　　WQ潜水式无堵塞排污泵是在引进G外先进技术的基础上，结合G内水泵的使用特点而研制成功的新一代水泵类产品，具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。在排送固体颗粒和长纤维垃圾方面，具有独特效果。该系列排污泵采用独特叶轮结构和新型机械密封，能有效地输送含有固体物和长纤维。叶轮与传统叶轮相比，该排污泵泵叶轮采用单流道或双流道形式，它类似于一截面大小相同的弯管，具有非常好的过流性，配以合理的蜗室，使得该泵具有效率高、叶轮经动静平衡试验，使泵在运行中无振动。

　　三、WQ潜水式无堵塞排污泵产品特点:

　　1.QW(WQ)排污泵采用独特的单片或双叶片叶轮结构，大大提高了污物通过能力，能有效的通过泵口径的5倍纤维物质与直径为泵口径约50%的固体颗粒。

　　2.机械密封采用新型硬质耐腐的钛化钨材料，可使泵安全连续运行8000小时以上。

　　3.整体结构紧凑、体积小、噪声小、节能效果显著，检修方便，无需建泵房，潜入水中即可工作，大大减少工程造价。

　　4.该排污泵密封油室内设置有高精度抗干扰漏水检测传感器，定子绕组内预埋了热敏元件，对水泵电机自动保护。

　　5.可根据用户需要配备全自动控制柜，对泵的漏水、漏电过载及超温等进行自动保护，提高了产品的安全性与可靠性。

　　6.浮球开关可以根据所需液位变化，自动控制泵的起动与停止，不需专人看管，使用G为方便。

　　7.QW(WQ)系列可根据用户需要配备双导轨自动耦合安装系统，它给安装、维修带来更大方便，人可不必为此而进入污水坑。

　　8.能够在全扬程内使用，而保证电机不会过载。

　　9.有两种不同的安装方式，固定式自动耦合安装系统、移动式自由安装系统。

　　四、WQ潜水式无堵塞排污泵性能参数表

WQ潜水排污泵型号	口　径	流　量	扬　程	功　率	转　速	效　率
WQ潜水排污泵型号	(mm)	(m3/h)	(m)	(kw)	(r/min)	(%)
WQ25-8-15-1.1	25	8	15	1.1	2825	38.5
WQ32-12-15-1.1	32	12	15	1.1	2825	40
WQ40-15-15-1.5	40	15	15	1.5	2840	45.1
WQ40-15-30-2.2	40	15	30	2.2	2840	48
WQ50-20-7-0.75	50	20	7	0.75	1390	54
WQ50-10-10-0.75	50	10	10	0.75	1390	56
WQ50-20-15-1.5	50	20	15	1.5	2840	55
WQ50-15-25-2.2	50	15	25	2.2	2840	56
WQ50-18-30-3	50	18	30	3	2880	58
WQ50-25-32-5.5	50	25	32	5.5	2900	53
WQ50-20-40-7.5	50	20	40	7.5	2900	55
WQ65-25-15-2.2	65	25	15	2.2	2840	52
WQ65-37-13-3	65	37	13	3	2880	55
WQ65-25-30-4	65	25	30	4	2890	58
WQ65-30-40-7.5	65	30	40	7.5	2900	56
WQ65-35-50-11	65	35	50	11	2930	60
WQ65-35-60-15	65	35	60	15	2930	63
WQ80-40-7-2.2	80	40	7	2.2	1420	52
WQ80-43-13-3	80	43	13	3	2880	50
WQ80-40-15-4	80	40	15	4	2890	57
WQ80-65-25-7.5	80	65	25	7.5	2900	56
WQ100-80-10-4	100	80	10	4	1440	62
WQ100-110-10-5.5	100	110	10	5.5	1440	66
WQ100-100-15-7.5	100	100	15	7.5	1440	67
WQ100-85-20-7.5	100	85	20	7.5	1440	68
WQ100-100-25-11	100	100	25	11	1460	65
WQ100-100-30-15	100	100	30	15	1460	66
WQ100-100-35-18.5	100	100	35	18.5	1470	65
WQ125-130-15-11	125	130	15	11	1460	62
WQ120-130-20-15	125	130	20	15	1460	63
WQ150-145-9-7.5	150	145	9	7.5	1440	63
WQ150-180-15-15	150	180	15	15	1460	65
WQ150-180-20-18.5	150	180	20	18.5	1470	75
WQ150-180-25-22	150	180	25	22	1470	76
WQ150-130-30-22	150	130	30	22	1470	75
WQ150-180-30-30	150	180	30	30	1470	73
WQ150-200-30-37	150	200	30	37	1480	70
WQ200-300-7-11	200	300	7	11	970	73
WQ200-250-11-15	200	250	11	15	970	74
WQ200-400-10-22	200	400	10	22	1470	76
WQ200-400-13-30	200	400	13	30	1470	73
WQ200-250-15-18.5	200	250	15	18.5	1470	72
WQ200-300-15-22	200	300	15	22	1470	73
WQ200-250-22-30	200	250	22	30	1470	71
WQ200-350-25-37	200	350	25	37	1980	75
WQ200-400-30-55	200	400	30	55	1480	70
WQ250-600-9-30	250	600	9	30	980	74
WQ250-600-12-37	250	600	12	37	1480	78
WQ250-600-15-45	250	600	15	45	1480	75
WQ250-600-20-55	250	600	20	55	1480	73
WQ250-600-25-75	250	600	25	75	1480	73
WQ300-800-12-45	300	800	12	45	980	76
WQ300-500-15-45	300	500	15	45	980	70
WQ300-800-15-55	300	800	15	55	980	73
WQ300-600-20-55	300	600	20	55	980	75
WQ300-800-20-75	300	800	20	75	980	78
WQ300-950-20-90	300	950	20	90	980	80
WQ300-1000-25-110	300	1000	25	110	980	82
WQ350-1100-10-55	350	1100	10	55	980	84.5
WQ350-1500-15-90	350	1500	15	90	980	82.5
WQ350-1200-18-90	350	1200	18	90	980	83.1
WQ350-1100-28-132	350	1100	28	132	740	83.2
WQ350-1000-36-160	350	1000	36	160	740	78.5
WQ400-1500-10-75	400	1500	10	75	980	82.1
WQ400-2000-15-132	400	2000	15	132	740	85.5
WQ400-1700-22-160	400	1700	22	160	740	82.1
WQ400-1500-26-160	400	1500	26	160	740	83.5
WQ400-1700-30-200	400	1700	30	200	740	83.5
WQ400-1800-32-250	400	1800	32	250	740	82.1
WQ500-2500-10-110	500	2500	10	110	740	82
WQ500-2600-15-160	500	2600	15	160	740	83
WQ500-2400-22-220	500	2400	22	220	740	84
WQ500-2600-24-250	500	2600	24	250	740

　　用户可根据此表选型确定型号，如有特殊情况可咨询我公司技术人员。

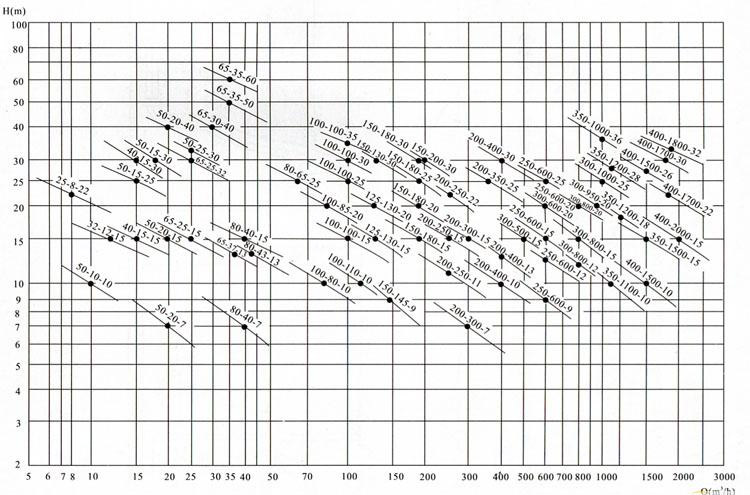

　　五、WQ潜水式无堵塞排污泵(性能图谱)

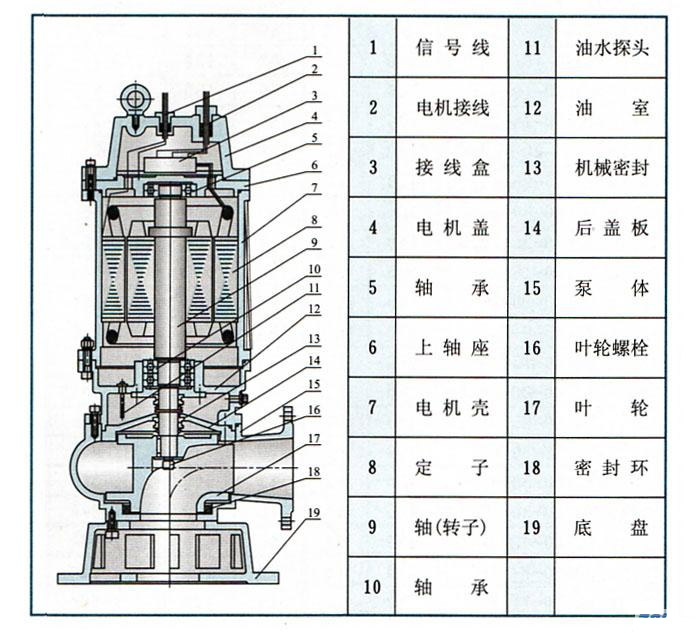

　　六、WQ潜水式无堵塞排污泵(结构图)

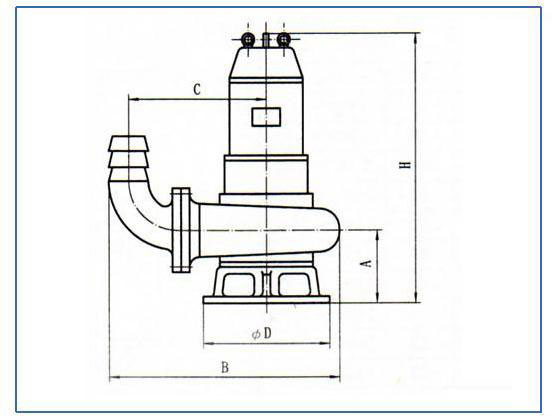

　　七、WQ潜水式无堵塞排污泵安装尺寸

WQ潜水排污泵型号	口径	流量	扬程	转速	功率	效率	A	B	C	D	H	自动耦合器
WQ潜水排污泵型号	mm	(m3/h)	(M)	(r/min)	(kw)	(%)	A	B	C	D	H	自动耦合器
25-7-8-0.55	25	7	8	2900	0.55	45	120	360	225	210	540
25-8-22-1.1	25	8	22	2900	1.1	45	120	360	225	210	540
32-8-12-0.75	32	8	12	2900	0.75	48	120	360	225	210	540
32-12-15-1.1	32	12	15	2900	1.1	45	120	360	225	210	540
40-15-15-1.5	40	15	15	2900	1.5	48	120	360	225	210	540
40-15-30-2.2	40	15	30	2900	2.2	54	120	360	225	210	540
50-20-7-0.75	50	20	7	2900	0.75	51	145	440	275	185	520	GAK-50
50-10-10-0.75	50	10	10	2900	0.75	52	120	250	230	185	520	GAK-50
50-20-15-1.5	50	20	15	2900	1.5	53	120	250	230	210	564	GAK-50
50-15-25-2.2	50	15	25	2900	2.2	54	145	410	245	205	550	GAK-50
50-18-30-3	50	18	30	2900	3	55	155	420	250	260	660	GAK-50
50-40-15-4	50	40	15	2900	4	55	140	457	264	310	730	GAK-50
50-25-32-5.5	50	25	32	2900	5.5	55	165	480	285	310	770	GAK-50
50-20-40-7.5	50	20	40	2900	7.5	58	175	480	285	310	770	GAK-50
65-25-15-2.2	65	25	15	2900	2.2	50	145	450	280	205	570	GAK-65
65-37-13-3	65	37	13	2900	3	57	165	475	305	260	652	GAK-65
65-25-30-4	65	25	30	2900	4	61	170	505	300	325	710	GAK-65
65-30-40-7.5	65	30	40	2900	7.5	56						GAK-65
65-35-50-11	65	35	50	2900	11	45	165	460	300	350	920	GAK-65
65-35-60-15	65	35	60	2900	15	65	165	460	300	350	920	GAK-65
80-60-13-5.5	80	60	13	2900	5.5	67	165	565	330	325	775	GAK-80
80-40-7-2.2	80	40	7	1450	2.2	59	165	510	330	260	640	GAK-80
80-43-13-3	80	43	13	2900	3	70	165	540	330	325	652	GAK-80
80-40-15-4	80	40	15	2900	4	61	180	565	330	325	775	GAK-80
80-65-25-7.5	80	65	25	2900	7.5	63	180	656	330	325	775	GAK-80
100-80-10-4	100	100	10	1450	4	65	220	700	430	420	800	GAK-100
型号	口径	流量	扬程	转速	功率	效率	A	B	C	D	H	自动耦合器
型号	mm	(m3/h)	(M)	(r/min)	(kw)	(%)	A	B	C	D	H	自动耦合器
100-100-15-7.5	100	100	15	1450	7.5	68	225	690	420	420	825	GAK-100
100-80-20-7.5	100	80	20	1450	7.5	65	225	690	420	420	825	GAK-100
100-100-25-11	100	100	25	1450	11	70	225	690	450	520	940	GAK-100
100-100-30-15	100	100	30	1450	15	65						GAK-100
100-100-35-18.5	100	100	35	1450	18.5	68	225	680	410	420	970	GAK-100
125-130-15-11	125	130	15	1450	11	72						GAK-125
125-130-20-15	125	130	20	1450	15	75						GAK-125
150-145-9-7.5	150	145	9	1450	7.5	76	225	800	510	420	795	GAK-150
150-180-15-15	150	180	15	1450	15	69	275	950	610	520	1060	GAK-150
150-180-20-18.5	150	180	20	1450	18.5	72	250	925	858	520	1060	GAK-150
150-180-25-22	150	180	25	1450	22	78	260	925	585	520	1060	GAK-150
150-130-30-22	150	130	30	1450	22	78	260	925	585	520	1060	GAK-150
150-180-30-30	150	180	30	1450	30	78						GAK-150
150-200-30-37	150	200	30	1450	37	73	275	1025	650	520	1320	GAK-150
200-300-7-11	200	300	7	980	11	66	290	990	610	520	1150	GAK-200
200-250-11-15	200	250	11	1450	15	64	270	970	600	520	1120	GAK-200
200-250-15-18.5	200	250	15	1450	18.5	73	290	1130	715	520	1130	GAK-200
200-400-10-22	200	400	10	1450	22	75	275	1120	710	520	1130	GAK-200
200-400-13-30	200	400	13	1450	30	76	275	1120	710	520	1320	GAK-200
200-300-15-22	200	300	15	1450	22	76	275	1120	710	520	1130	GAK-200
200-250-22-30	200	250	22	1450	30	71	275	1120	710	520	1290	GAK-200
200-350-25-37	200	350	25	1450	37	71	325	1080	680	520	1370	GAK-200
200-400-30-45	200	400	30	1450	45	74	330	1250	780	520	1370	GAK-200
型号	口径	流量	扬程	转速	功率	效率	A	B	C	D	H	自动耦合器
型号	mm	(m3/h)	(M)	(r/min)	(kw)	(%)	A	B	C	D	H	自动耦合器
250-600-9-30	250	600	9	980	30	78	440	1100	700	520	1660	GAK-250
250-600-12-37	250	600	12	1450	37	76	440	1100	700	520	1660	GAK-250
250-600-15-45	250	600	15	1450	45	73	440	1100	700	520	1660	GAK-250
250-600-20-55	250	600	20	1450	55	73	440	1100	700	520	1700	GAK-250
250-600-25-75	250	600	25	1450	75	71	440	1100	700	520	1750	GAK-250
300-800-12-45	300	800	12	980	45	74	470	1305	850	650	1845	GAK-300
300-480-15-45	300	480	15	1450	45	66	470	1305	850	650	1845	GAK-300
300-800-15-55	300	800	15	1450	55	73	470	1305	850	650	2060	GAK-300
300-600-20-55	300	600	20	1450	55	73	470	1305	850	650	2060	GAK-300
300-800-20-75	300	800	20	1450	75	75	470	1305	850	650	2120	GAK-300
300-950-20-90	300	950	20	1450	90	76	470	1305	850	650	2120	GAK-300
300-1000-25-110	300	1000	25	1450	110	76	500	1350	875	650	2220	GAK-300
300-1100-10-55	300	1100	10	1450	55	73						GAK-300
350-1500-15-90	350	1500	15	740	90	87	630	1533	1280	700	2190	GAK-350
350-1200-18-90	350	1200	18	980	90	85	500	900	500	750	2190	GAK-350
350-1100-28-132	350	1100	28	980	132	84	700	1616	1363	700	2480	GAK-350
350-1000-36-160	350	1000	36	980	160	84	700	1666	1413	700	2590	GAK-350
400-1760-7.5-55	400	1760	7.5	980	55	83						GAK-400
400-1500-10-75	400	1500	10	980	75	86	600	1650	1365	780	2000	GAK-400
400-2000-13-110	400	2000	13	980	110	84	600	1650	1365	780	2280	GAK-400
400-2000-15-132	400	2000	15	980	132	83						GAK-400
400-1700-22-160	400	1700	22	980	160	83	630	1670	1380	780	2600	GAK-400
400-1500-26-160	400	1500	26	980	160	84	630	1670	1380	780	2600	GAK-400
型号	口径	流量	扬程	转速	功率	效率	A	B	C	D	H	自动耦合器
型号	mm	(m3/h)	(M)	(r/min)	(kw)	(%)	A	B	C	D	H	自动耦合器
400-1800-32-250	400	1800	32	980	250	82	670	1730	1440	780	2850	GAK-400
500-2500-10-110	500	2500	10	740	110	85	900	2218	1875	900	2250	GAK-500
500-2600-15-160	500	2600	15	740	160	84	955	1968	1625	900	2450	GAK-500
500-2400-22-220	500	2400	22	740	220	85	900	2218	1875	900	2520	GAK-500
500-2650-24-250	500	2650	24	740	250	85	1017	2198	2395	900	3000	GAK-500

　　备注：以上参数选型表只是WQ潜水式无堵塞排污泵的部分性能参数，如在上表中没有找到符合贵单位要求的型号参数可以向我们咨询，我们有专业的工程师为您提供常规产品中没有的参数选型，更加精准的选出适合贵单位适用的排污泵型号产品。

　　在选型过程中请尽量提供以下几项数据：1、口径，2、流量，3、扬程或者水头(m)，4、过流材质，5、流体介质，6、介质粘稠度，7、介质是否含有颗粒，8、电机功率(KW)，9、转速(r/min)，10、电压〔V〕，11、使用环境：室内或室外，高原或平原，所处位置是否要求防爆等等，如果你对以上关于QW(WQ)潜水式无堵塞排污泵的选型，不同流体介质适用泵体，叶轮和机械密封等过流部件的材质及不同配置的2023价格有任何问题，请您致电我公司24小时热线，我们将竭诚为您提供优质的服务。
